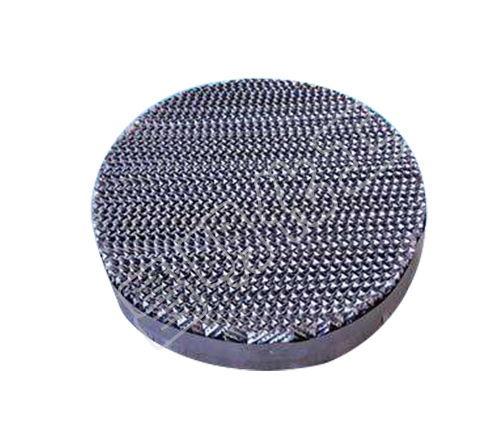

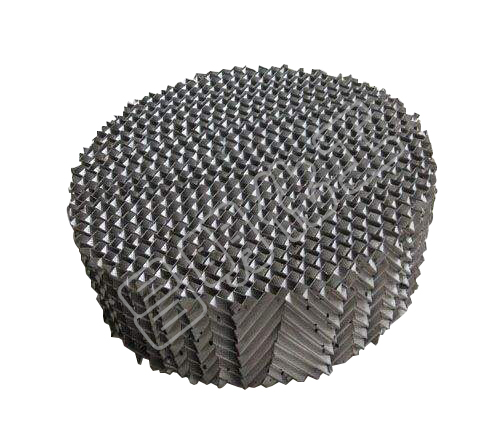

| 我廠在上?；ぱ芯吭褐笇拢瑢I(yè)生產新型高效波紋規整填料及散堆填料，可采用不銹鋼、銅 、鋁、純鈦、鉬五鈦、等材質制作。在香料、農藥、精細化工、石油化工等領域得到廣泛應用。規整填料分為網孔、絲網、孔板、壓延孔板等。散堆填料主要有：金屬鮑爾環填料、金屬階梯環填料、金屬環矩鞍即金屬英特洛斯填料。 |
| SW型網孔波紋填料幾何特性參數： |
| 填料型號 |
材質 |
峰高h mm |
比表面積m2/m2 |
水力直徑ah/mm |
傾斜角 |
空隙率% |
f因子m/s kg/m2 |
理論塔板no/m |
壓力降mmhg/m |
| SW-1型 |
不銹鋼 |
4.5 |
643 |
5.7 |
45 |
91.6 |
1.4-2.2 |
5-8 |
2-3.5 |
| SW-1型 |
6.5 |
450 |
9 |
30 |
95.5 |
1.5 |
4-5 |
1.6-1.8 |
|
| 絲網波紋填料幾何特性參數SC=CY SB=BX： |
| 填料型號 |
材質 |
峰高h mm |
比表面積m2/m2 |
水力直徑ah/mm |
傾斜角 |
空隙率% |
f因子m/s kg/m2 |
理論塔板no/m |
壓力降mmhg/m |
| CY |
不銹鋼 |
4.3 |
700 |
5 |
45 |
87-90 |
1.3-2.4 |
6-9 |
5 |
| BX |
6.3 |
500 |
7.3 |
30 |
95 |
2-2.4 |
4-5 |
1.5 |
|
| 孔板波紋填料幾何特性參數： |
| 填料型號 |
材質 |
峰高h mm |
比表面積m2/m2 |
水力直徑ah/mm |
傾斜角 |
空隙率% |
f因子m/s kg/m2 |
理論塔板no/m |
壓力降mmhg/m |
| SM125 |
不銹鋼 |
24 |
125 |
35 |
45 |
98.5 |
3 |
1-1.2 |
1.5 |
| SM225 |
12 |
250 |
15.8 |
45 |
97 |
2.6 |
2-3 |
1.5-2 |
| SM325 |
8 |
350 |
12 |
45 |
95 |
2 |
3.5-4 |
1.5 |
| SM425 |
6.5 |
450 |
9 |
45 |
93 |
1.5 |
3-1 |
1.8 |
|
| 壓延孔板波紋填料幾何特性參數： |
| 填料型號 |
材質 |
理論塔板no/m |
峰高h mm |
空隙率% |
比表面積m2/m2 |
壓力降mmhg/m |
f因子m/s kg/m2 |
| 700Y |
不銹鋼 |
5-7 |
4.3 |
85 |
700 |
7 |
1.6 |
| 500X |
3-4 |
6.3 |
90 |
500 |
2 |
2.1 |
| 250Y |
2.5-3 |
|
97 |
250 |
2.25 |
2.6 |
|
