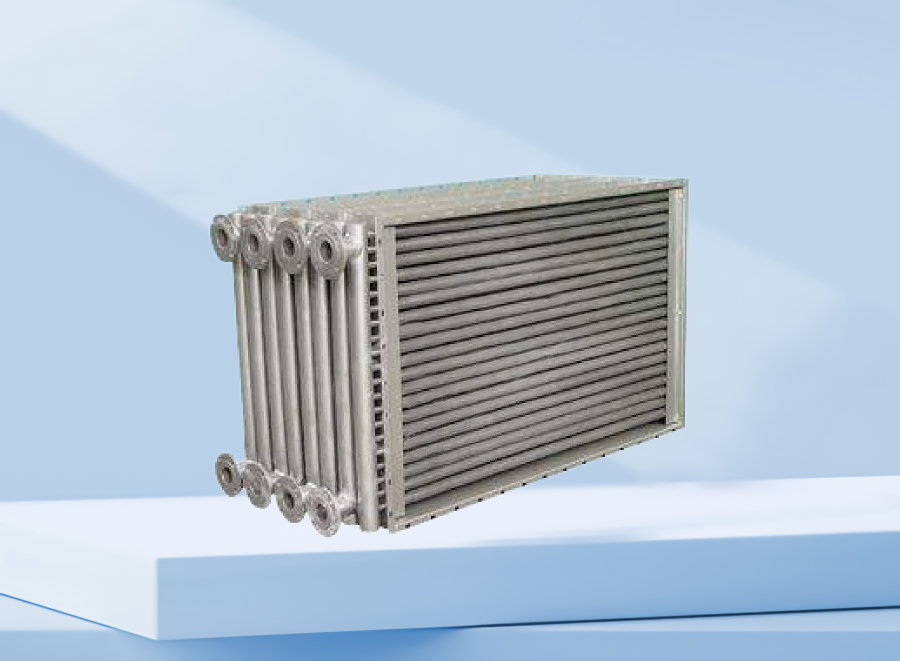

UII型散熱排管
產品詳情
 |
|
UII型是一種既適用于蒸汽加熱系統，又適用于熱水加熱系統的散熱排管，其進出水接頭都在同一側，進出水排管足用U型彎頭連接，這樣，適應了安裝上的某些特殊要求，即散熱排管的一端必需靠墻或者有其它障礙物等。 翅片管均用Φ16×lmm紫銅管繞制上10 × 0.2mm的皺折紫銅帶而成，呈螺旋狀，具有3.2mm-“R”，4.2mm-“M”，6.5mm-“T”三種不同的片距，“R”種片距，片距小而散熱面積人具有大的散熱量；“M”種片距，片距較大，散熱量及空氣阻力均較??；“T”種片距，片距大，適用蒸汽壓力較高而空氣溫升較低的情況。 UII犁散熱排管有各種不同表而管長、管數、排數及翅片片距的多種配合，計有大小規格七百六十五種。 翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。 翅片管與進氣回水總管的連接，均采用銅焊，其它I—藝細節，均嚴格要求，考慮周密，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。 GLⅡ型U型散熱器用于造紙、化工、輕紡等企業的空調、冷卻除濕等工程。因其散熱管小，翅片密，所以效果佳。 UII型編號方法為： 型號—排數(片距代號)3.2—表面管數—表面管長(英寸)。 如采用兩排，片距為3.2mm，表面管數為21，管長為60英寸，則為UII—2®—21—60。 |
